Mit dem im Lageplan Modul integrierten Digitalen Geländemodell wird durch einfache graphische Anwahl der relevanten Höhenelemente in der Zeichnung die Vermaschung (Triangulation) erstellt.
Aus dem so erzeugten Horizont werden alle erforderlichen Profilschnitte in einem Schritt generiert, wobei die Höhengriffe der Geländelinien exakt den Schnittpunkten der Triangulation entsprechen.
Die Dreiecksvermaschung ist vollends editierbar. Insbesondere im Bereich von Bruchkanten lässt sich das Modell sehr flexibel an die vorhandene Örtlichkeit anpassen und ist somit für die anspruchsvolle Planung im Bestand komfortabel einsetzbar.

Auch im weiteren Planungsverlauf werden die neuen Funktionen des Geländemodells für die 3D-Visualisierung des gesamten Straßenkörpers angewendet. Die Verarbeitung sämtlicher erforderlicher 3D-Planungskanten erfolgt schnell und stabil. Flächen- und Massennachweis nach der Prismenmethode gemäß REB 22.013 mit lesbar formatierten Nachweis. Prüffähige Ausgabe der Berechnungen mit Fremdsoftware im REB 22.013 Maschinenformat (DA45, DA58).

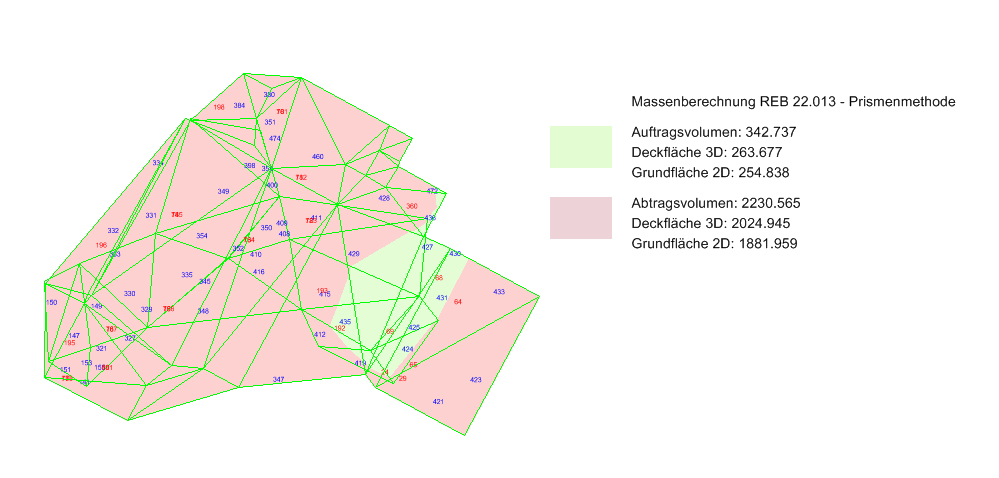

Massenberechnung nach REB 22.013, Prismenmethode

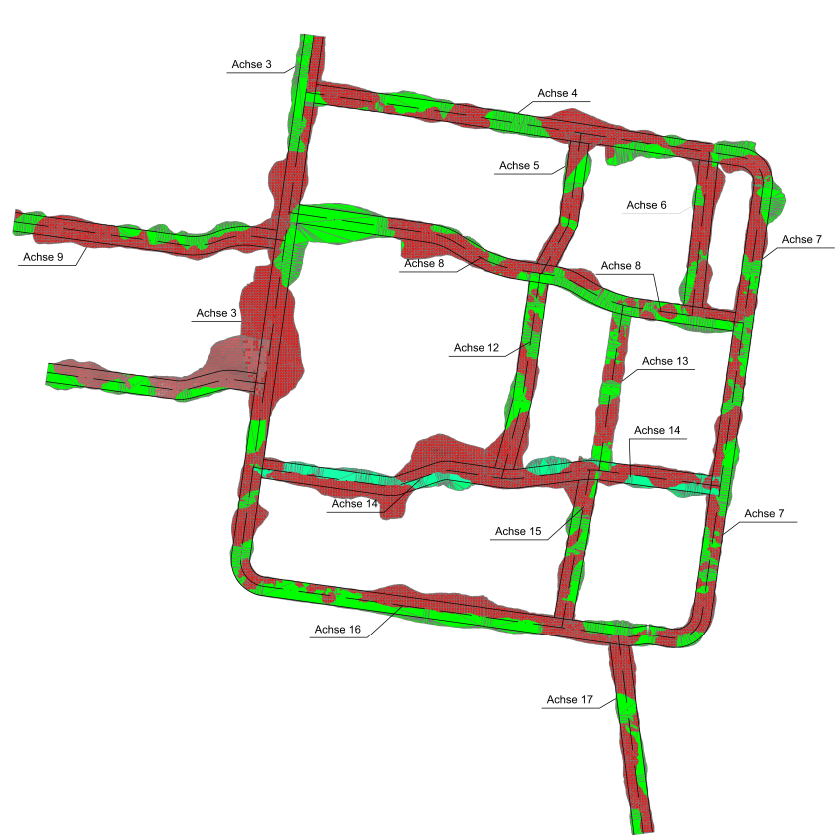

Wegeplanung Geländemodell mit 3D-Modellierung

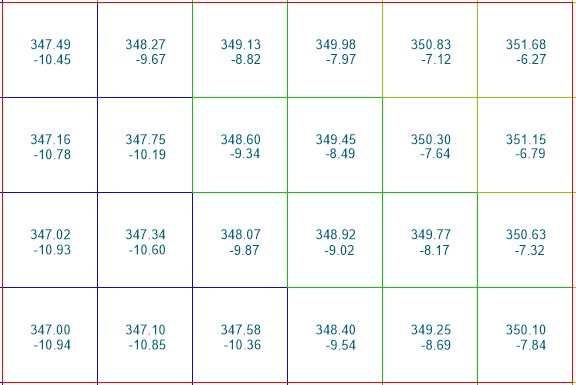

Differenz Horizont Vierecksnetz/1 Meter GRID
